خدمات المقاييس العالمية

يحمل قسم مجموعة Metalock Engineering المتخصص في المقاييس العامة على عاتقه استخدام أحدث علوم القياس المعهودة لتلبية متطلباتك الهندسية.

تتوفر خدمات المقاييس في جميع مواقعنا العالمية ويمكن استغلالها في كافة القطاعات الصناعية مثل مصانع الفولاذ والصناعة الفضائية، ومحطات توليد الطاقة، وتصنيع السيارات والصناعات البحرية وغيرها الكثير.

البيانات الأساسية التي توفرها التكنولوجيا

إن عالم الهندسة آخذ في التطور والتغيير لإدخال أحدث التقنيات التي توفر المعلومات الأساسية اللازمة لمعرفة أحوال تشغيل المعدات والتجهيزات ومعرفة أوضاع هذه المعدات والماكينات ذات الصلة. وعندما تكون المعدات في وضع المحاذاة الدقيق، فسوف تسير الأمور على نحوٍ أكثر فعالية.

قياسات دقيقة في جميع بيئات العمل

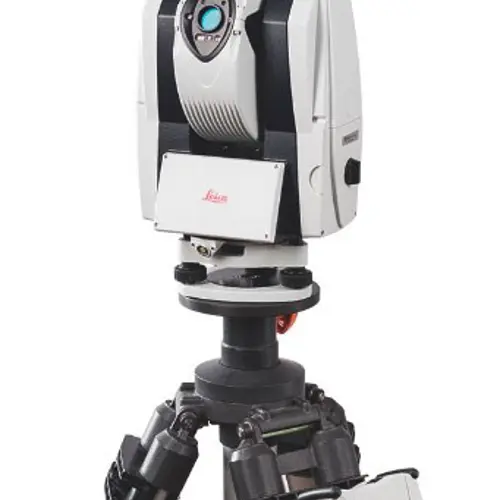

لقد باتت عمليات التعقب بالليزر من أهم المعايير الصناعية في جميع المجالات الهندسية، فهي تتيح إمكانية القيام بقياسات فائقة الدقة في مختلف بيئات العمل وتوفير نظام مرجعي دائم يتيح لجهاز التعقب بالليزر ضبط موضعه تلقائيا في المكان المحدد مرة تلو الأخرى. أصبحت هذه العمليات ميزة ضرورية للعملاء الذين يلتمسون توفير نقاط مرجعية مستمرة لإنجاز أعمالهم التي تدوم شهورا أو حتى سنوات. فهي تتيح للعملاء فرصة تجميع بيانات القياسات على فترات منتظمة لتكوين فكرة عن مستوى تآكل المعدات والتجهيزات وحركتها ومقدار التلف الواقع بها.

باستخدام أحدث أجهزة Metalock المعهودة في المسح بالليزر، يُتاح بين يديك إمكانية قياس الأجزاء والهياكل المُلبدة بالغموض وتوفير صور وبيانات فائقة الدقة تساعد العملاء في اتخاذ قرارات مدروسة قبل الدخول في أي مجال لاستثمار المال.

Metalock Engineering photo

اكتشف كيف يمكن لخدمات القياسات التي نقدمها توفير وقتك الثمين وأموالك.

Metalock Engineering photo

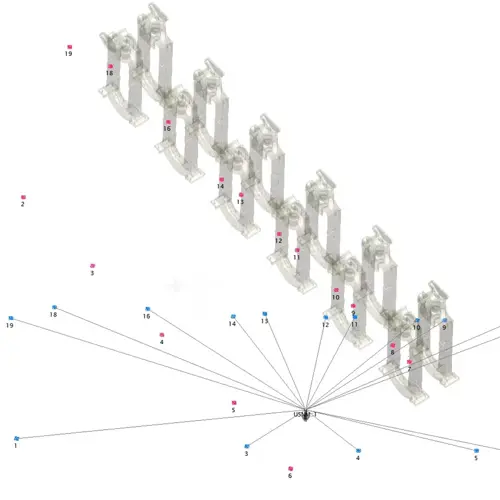

تركيب شبكات المقاييس

  • تركيب شبكات المقاييس واسعة النطاق.
  • تركيب شبكات المقاييس المكانية الموحدة (USMN).

إنها بمثابة ميزة قوية ترفع من كفاءة الخصائص غير المحدودة التي تمتاز بها المعدات المختلفة لتوفير شبكة من المعدات تتمتع بدقة تفوق الطرق التقليدية المتبعة في عملية المحاذاة بمراحل كثيرة، الأمر الذي من شأنه تقليل الأخطاء التدريجية على المسافات الكبيرة.

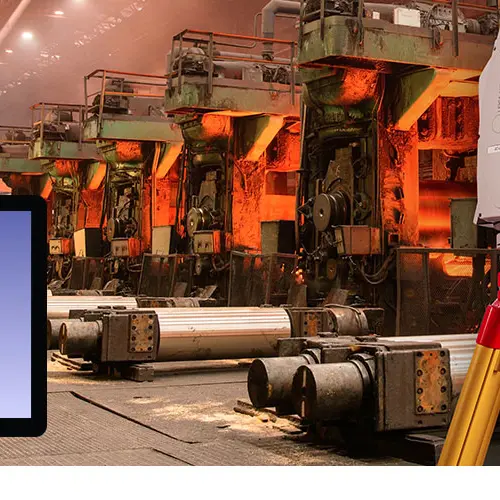

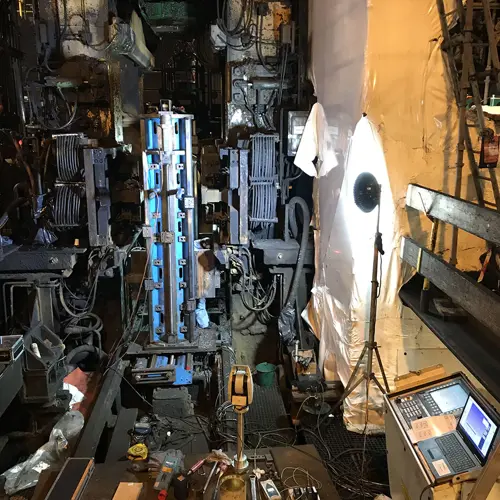

قسم Metalock للمقاييس في موقع العمل - في صناعة الفولاذ - مجرد مثل بسيط على ما يمكن تحقيقه بفضل هذه التكنولوجيا:

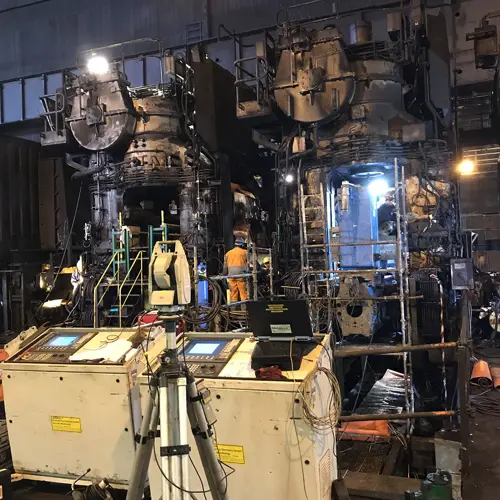

عندما يصل مهندسو Metalock المتخصصون في المقاييس إلى موقع العمل، يقومون بدراسات استقصائية تفصيلية وإجراء تحليل لمصانع الفولاذ والألومنيوم بالكامل للحصول على النظام المرجعي المفقود منذ زمن طويل لهذه المصانع. وحتى في حالة عدم وجود مراجع مادية للمعالم الرئيسية، فإن قسم المسح لدينا يستطيع، باستخدام تقنية الليزر، التأكد من خط نهاية الخامات وخط المنتصف لمصنع الفولاذ والحوامل الفردية من خلال تحليل بيانات المسح.

Metalock Metrology

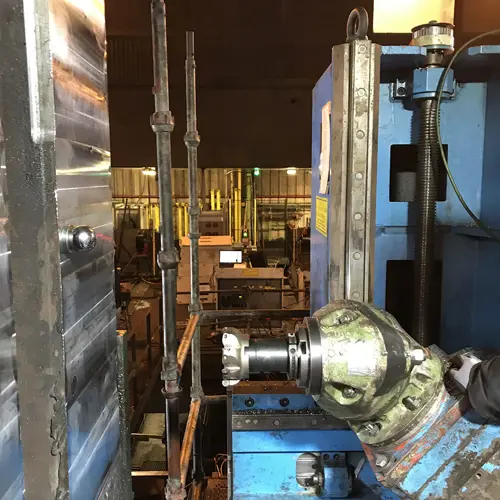

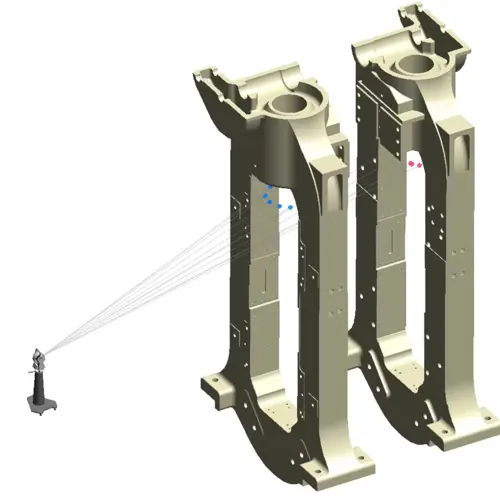

تتمتع عملية المحاذاة والمسح بالليزر بقيمة ثمينة في أعمال الخراطة في الموقع.

  • حيث تتيح خراطة جميع الحوامل ارتباطًا بالنظام المرجعي وبقيم دقيقة للغاية تبلغ 0.01 مم أو 0.004 بوصة.
  • نسب تفاوت محدودة جدا تُعادل 0.050 مم أو 0.002 بوصة على نافذة الحامل.
  • حامل مخروط متعامد بالنسبة للجاذبية بمعدل 0.050 مم أو 0.002 بوصة.
  • تتميز الأنظمة المرجعية المثبتة بشكل دائم أثناء عملية المسح بفوائد عديدة.
  • حيث تجري جميع الأعمال بعد إتمام المسح بما يتناسب مع بيانات المصنع
  • يمكن تنفيذ الأعمال لسنوات متتالية ويمكن من خلال الفحص الدوري رسم صورة عن معدل تدهور المصنع مع مرور الوقت.

فحوصات مستقلة للماكينات

  • عمل تخطيط للماكينة بالتفصيل
  • خريطة سمتية بمعدلات تشغيل الماكينات
  • تحليل أسباب توقف الماكينة وانخفاض أدائها وتعيين الأخطاء المتكررة
  • تجميع بيانات حول التعديلات الأوتوماتيكية للماكينة
Metalock Engineering photo

أطلق العنان لمخيلتك واكتشف
كيف يمكن استغلال هذه المميزات في مجالك الصناعي.

استمتع بإمكانيات لامحدودة.
Metalock Engineering photo

تكنولوجيا المسح ثلاثي الأبعاد

تستخدم Metalock‏أحدث تقنيات المسح بالليزر ثلاثي الأبعادويمكنها تقديم:

  • مسح كامل ثلاثي الأبعاد لجميع منشآت المصنع
  • تحديد الأبعاد بلمسة زر واحدة
  • ممر ثلاثي الأبعاد عبر

المزايا هي:

  • سهولة تتبع الخدمات
  • دقة حتى+- 2مم
  • القدرة على المسح في أي بيئة تقريبا
  • طريقة فعالة سريعة لمسح مساحات واسعة في فترة زمنية قصيرة
  • التصوير ثلاثي الأبعاد الناتج يمكن فتحه على العديد من المنصات مثل أوتوكاد

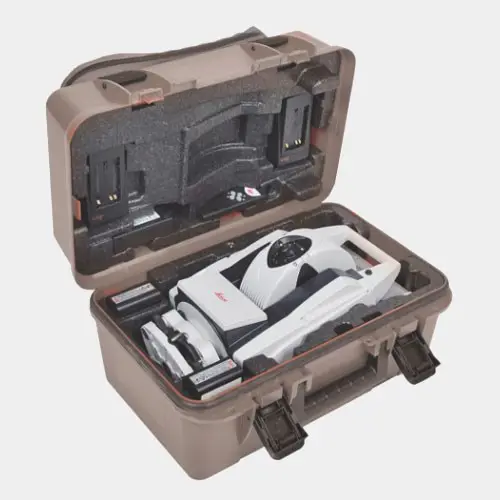

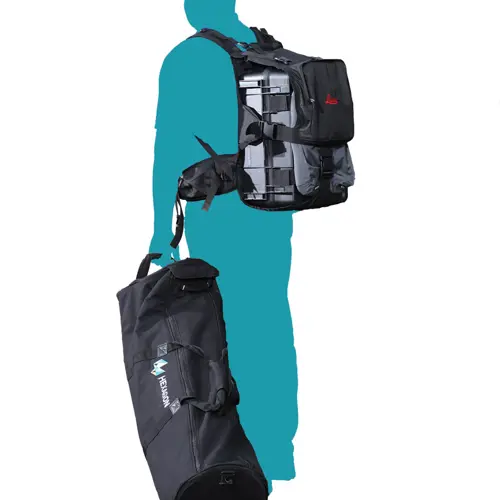

المعدات المحمولة، مسح سريع لمناطق واسعة، قياس سريع ودقيق.

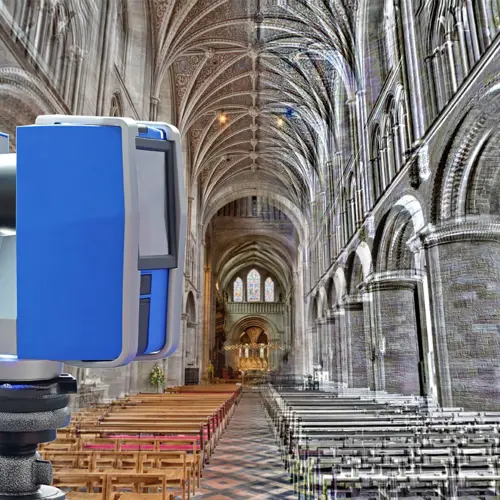

مسح بالليزر ثلاثي الأبعاد

وستوفر هذه الخدمة انطباعات ثلاثية الأبعاد موثقة بالكامل لتقدم بيانات قياس حاسمة لجميع أنواع التطبيقات.

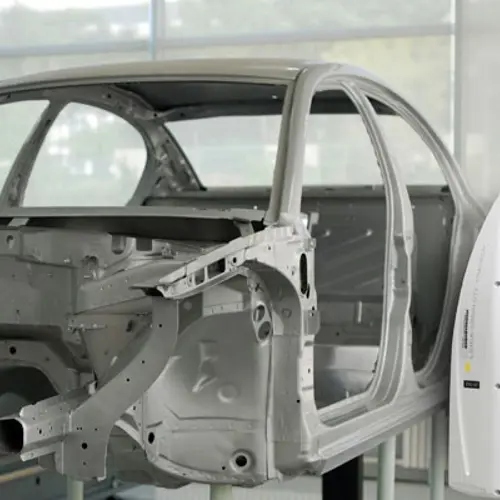

ويمكن استخدام ذلك في أي بيئة تقتضي تسجيل القياسات؛ مصانع الفولاذ، مصانع الورق، التوربينات، السفن، خطوط الإنتاج ومكابس السيارات.

Metalock Engineering photo

طريقة الاستعمال

المسافة
جهاز المسح بالليزر يرسل شعاع ليزر ينعكس من قبل جسم ليعود مجددا إلى الماسح الضوئي. وتقاس المسافة بدقة الملليمتر عن طريق فرق المرحلة بين الأشعة المرسلة والمستقبلة.

زاوية عمودية
مرآة الماسح الضوئي توجه شعاع الليزر عبر مساحة باتجاه رأسي. وتسجل الزاوية في نفس الوقت، الذي يتم فيه قياس المسافة.

زاوية أفقية
الماسح الضوئي يدور أفقيا بزاوية 360 درجة أثناء المسح الضوئي. وتسجل الزاوية الأفقية في نفس الوقت، الذي يتم فيه قياس المسافة.

تحديد الإحداثيات ثلاثية الأبعاد
المسافة، الزاوية العمودية والزاوية الأفقية تظهر في صورة إحداثيات قطبية (d، ‏α، ‏β)، والتي يتم تحويلها إلى إحداثيات ديكارتية (x، ‏y، ‏z).

Metalock Engineering photo

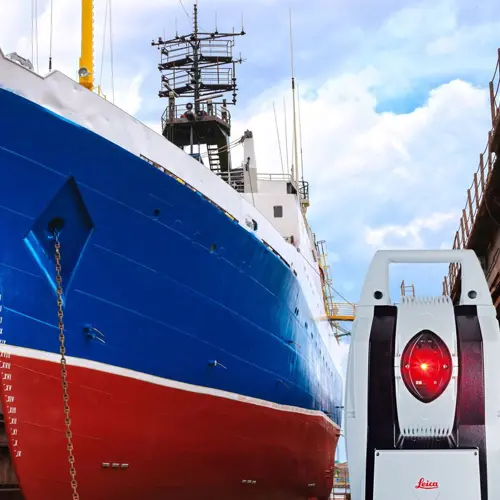

علم القياس لمجموعة Metalock في عالم الصناعة البحرية

فيالهندسة البحرية، تستخدم الوثائق ثلاثية الأبعاد للمساعدة في تصميم وبناء وتركيب العديد من الأنظمة. وهي توفر للمصممين والمخططين أداة مفيدة لجمع وثائق دقيقة لإنشاءنماذج ثلاثية الأبعاد من إعدادات السفينة الحالية. إن المستوى العالي لدقة القياس، الذي توفره هذه المعدات، هو العامل الرئيسي في إنتاج الوثائق ثلاثية الأبعاد عالية الجودة.

جهاز The FARO Laser Scanner Focus3D يتيح إجراء مسح سريع وموثوق للسفينة والأنظمة على متنها. وبفضل الراحة والمرونة الكبيرة يمكن تركيبه على حامل ثلاثي القوائم ووحدة تثبيت في دقائق معدودة. وهو يجري مسحا للأسطح بواسطة شعاع الليزر في ثلاثة أبعاد ويقدم مسحا بدقة الملليمتر. يمكن استيراد البيانات الرقمية في جميع حلول برمجيات CAD القياسية لتشكل الأساس لخطط 3D والعروض والتصورات المرئية المختلفة. البيانات متوفرة على المدى الطويل وبمستوى من التفاصيل يمكن اختياره بحرية تامة.

جهاز المسح بالليزر يمتاز بأنه خفيف ومحمول بفضل وزنه، الذي لا يتعدى 5.2 كيلو جرام، ومن ثم يمكنك أيضا إجراء قياس على متن السفينة عندما تكون السفينة في البحر. ماسح الليزر FARO Laser Scanner Focus3D القوي يجري مسحا بزاوية 360 درجة للحالة الراهنة ويوفر البيانات الضرورية بسرعة وبدقة. ماسح الليزر ثلاثي الأبعاد وبرنامج SCENE المرفق يتوافقان مع كل البرامج الشائعة في صناعة بناء السفن مثل ShipConstructor و AVEVA و AutoCAD و Inventor و Navisworks و Catia و Bentley Microstation و NX و Pointools.

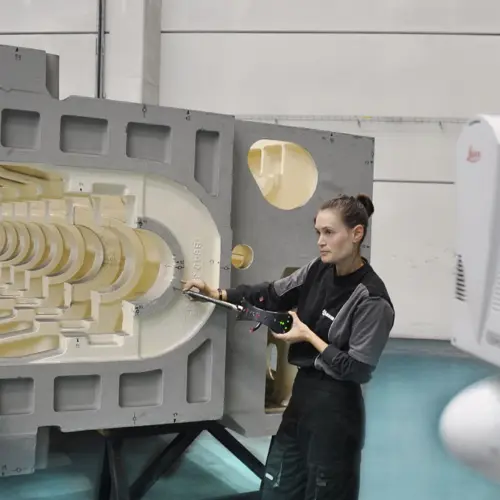

الفضاء

  • قياس لبرمجيات CAD
    • أدوات الإرساء
    • فحص الشكل
    • فحص الأجزاء
  • فحص الأدوات الدوري
    • فحص الأدوات
    • إعادة الضبط والمحاذاة
  • نقل الأدوات
    • مسح الموقع
    • تركيب الأدوات
    • إعادة الضبط والمحاذاة
