El departamento de metrología del grupo Metalock Engineering se vale de la ciencias de medición para satisfacer las necesidades de ingeniería de nuestros clientes.

Nuestros servicios de metrología están disponibles en todas nuestras ubicaciones por todo el mundo y pueden aplicarse a prácticamente todos los sectores industriales: siderúrgico, aeronáutico, naval, generación de energía, fabricación de automóviles y muchos otros.

Tecnología que aporta datos esenciales

El mundo de la ingeniería está cambiando para incorporar nuevas tecnologías que proporcionan datos esenciales relativos a la posición de las instalaciones y del equipamiento, así como de la posición con respecto de las instalaciones y la maquinaria asociadas. Cuando todos los equipos están correctamente alineados, el sistema funciona con mayor eficiencia.

Medidas precisas en cualquier entorno

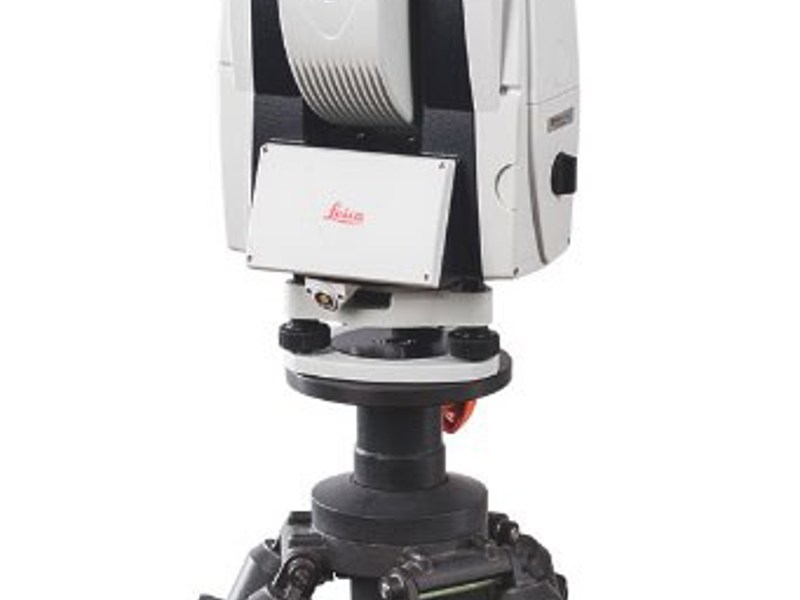

El rastreado por láser es ya una práctica industrial estándar para todo tipo de tareas de ingeniería. Supone la posibilidad de obtener medidas precisas en toda clase de entornos con el fin de crear y mantener un sistema permanente de referencia que permita al rastreador láser colocarse en la misma posición una y otra vez. Este método está demostrando ser esencial para clientes que necesitan puntos de referencia permanentes con los que trabajar, también transcurrido un período de meses e incluso años. Permite al cliente recoger datos de mediciones a intervalos regulares para determinar el nivel de desgaste, desplazamiento o deterioro de todo tipo de instalaciones y de equipamiento.

Gracias a nuestro puntero equipo de exploración por láser, en Metalock somos capaces de realizar mediciones incluso para los componentes y las estructuras más problemáticos, así como de proporcionar datos e imágenes precisos para ayudar a nuestros clientes a tomar decisiones fundadas antes de cualquier inversión de capital.

Metalock Engineering photo

Descubra cómo nuestros servicios de metrología pueden ayudarle a ahorrar tiempo y dinero.

Metalock Engineering photo

Instalación de redes de metrología

  • Instalación de redes de metrología a gran escala.
  • Instalación de redes de metrología espacial unificada (USMN, según sus siglas en inglés).

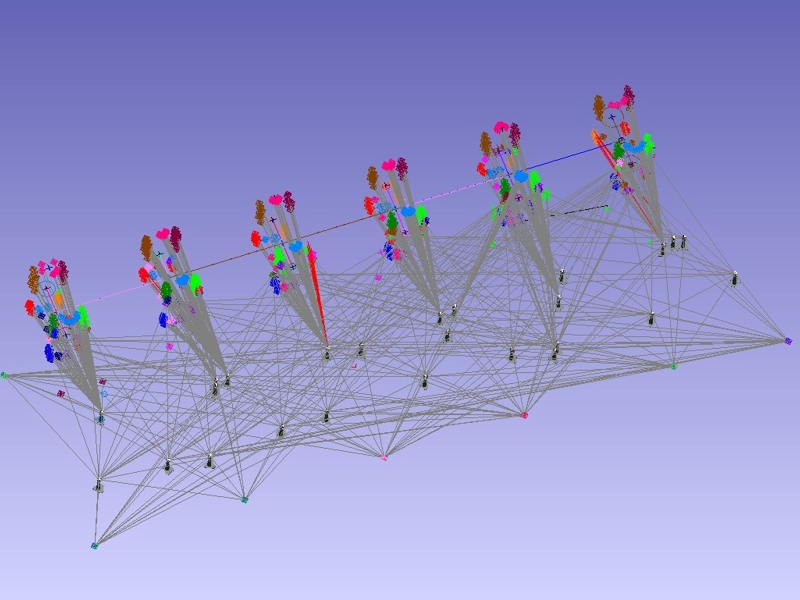

Una potente aplicación que se vale de las características de incertidumbre de distintos instrumentos para conformar una red mucho más precisa que la de los métodos de alineación tradicionales y que reduce el riesgo de error incremental en distancias largas.

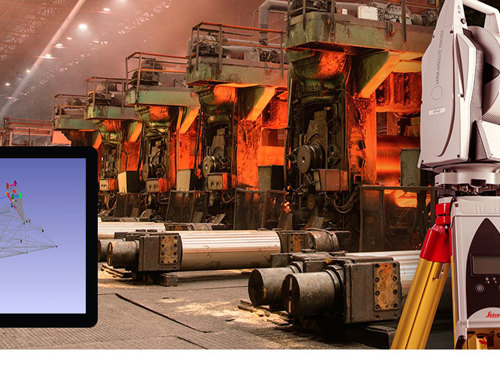

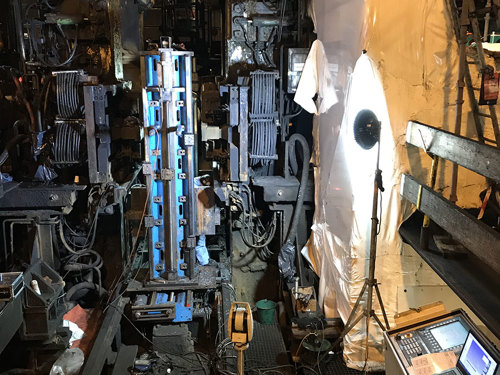

El departamento de metrología de Metalock en acción para la industria del acero. Este es simplemente un ejemplo de lo que se puede lograr gracias a esta tecnología.

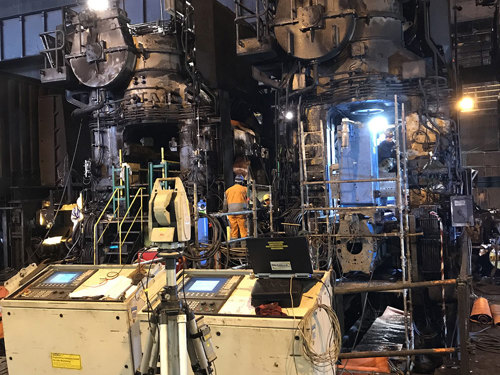

Los ingenieros de metrología de Metalock llegan al emplazamiento correspondiente, elaboran un estudio-revisión detallado y analizan la totalidad de los laminadores de acero y aluminio para recuperar datos ignorados durante mucho tiempo, incluso en las máquinas más antiguas. Incluso sin referencias físicas en el espacio entre puntos de referencia, nuestro departamento ha logrado determinar mediante tecnología láser la línea de paso del material y la línea central de los laminadores de acero, así como posiciones individuales, a través del análisis de los datos recogidos.

Metalock Metrology

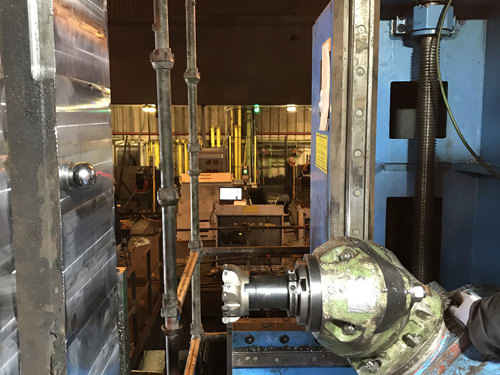

La alineación y la exploración por láser se han convertido en valores inestimables para procesos de mecanizado en el emplazamiento.

  • Permiten mecanizar en cada puesto respecto de los datos obtenidos y de las posiciones relativas con un margen de solo 0,01 mm (0,004").
  • Se pueden alcanzar tolerancias ajustadas de hasta 0,050 mm (0,002") en la ventana de posición.
  • Mecanizado en el puesto de forma perpendicular a la gravedad en un margen de tolerancia de 0,050 mm (0,002").
  • Los sistemas permanentes de referencias que se establecen tras un estudio completo presentan muchos beneficios.
  • Toda tarea realizada después del estudio será relevante con respecto de los datos de cada laminador.
  • Se podrán realizar trabajos con la máquina años después del estudio. Las inspecciones periódicas del laminador pueden determinar su degradación a lo largo del tiempo.

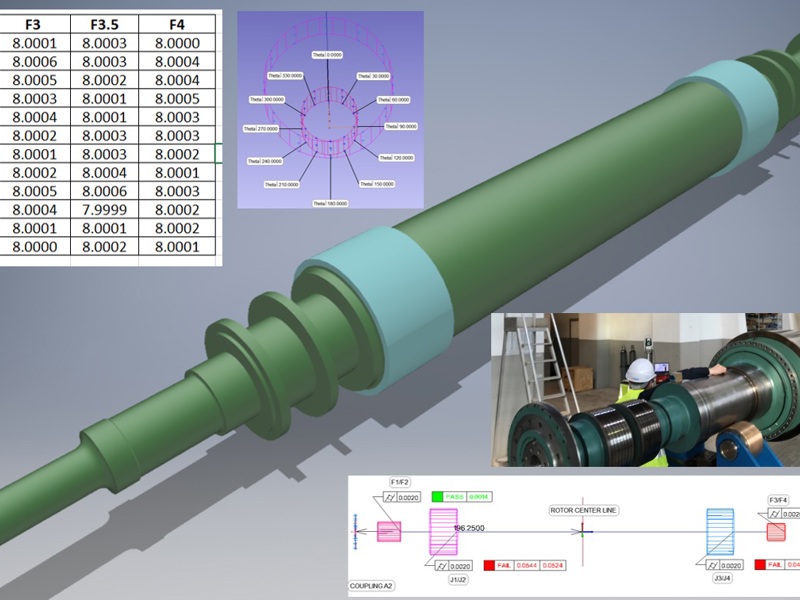

Inspecciones de máquinas independientes

  • Mapeado completo de máquinas
  • Mapeado volumétrico en cuadrícula del desplazamiento de las máquinas
  • Análisis de desplazamiento y pandeo de la máquina y mapeado de errores recurrentes
  • Compilación de datos para los ajustes automáticos de las máquinas
Metalock Engineering photo

Utilice su imaginación y tome conciencia
de las aplicaciones potenciales para su sector.

Las posibilidades son infinitas.
Metalock Engineering photo

Tecnología de exploración tridimensional

Metalock utiliza tecnología puntera de exploración en 3D, mediante la cual podemos proporcionar:

  • estudios tridimensionales integrales de factorías enteras;
  • dimensiones disponibles con solo apretar un botón;
  • recorridos en 3D.

Los beneficios son múltiples:

  • servicios fácilmente rastreables;
  • precisión de +/- 2 mm;
  • posibilidad de explorar prácticamente cualquier tipo de entorno;
  • una manera efectiva y rápida de explorar áreas amplias en poco tiempo;
  • la representación tridimensional resultante puede visualizarse en muchas plataformas, como p. ej. AutoCAD.

Equipamiento portátil, exploración inmediata de áreas amplias, medidas rápidas y precisas.

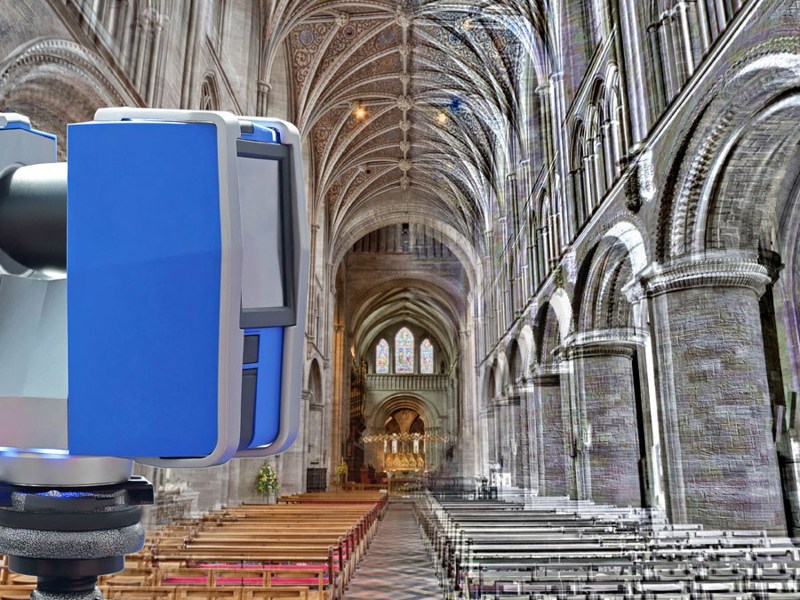

Exploración 3D por láser

Este servicio ofrece impresiones tridimensionales completamente documentadas que aportan datos de medición de importancia crítica para todo tipo de aplicaciones.

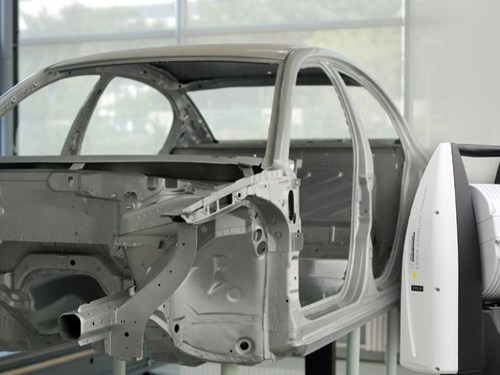

Es posible aplicarlo a todo tipo de entornos que requieran un registro de mediciones: acerías, plantas papeleras, turbinas, embarcaciones, líneas de producción y prensas de automóviles.

Metalock Engineering photo

Método de uso

Distancia
El escáner por láser transmite un rayo que regresa al dispositivo al ser reflejado por algún objeto. La distancia se determina con precisión milimétrica mediante la diferencia de fases entre el rayo emitido y el recibido.

Ángulo vertical
El espejo del escáner dirige el rayo láser por el espacio en dirección vertical. El ángulo se determina al mismo tiempo que la distancia.

Ángulo horizontal
El escáner rota horizontalmente 360 grados durante la exploración. El ángulo horizontal se determina al mismo tiempo que la distancia.

Definición de coordenadas 3D
La distancia y los ángulos vertical y horizontal dan como resultado unas coordenadas polares (d, α, β), que posteriormente se convierten a cartesianas (x, y, z).

Metalock Engineering photo

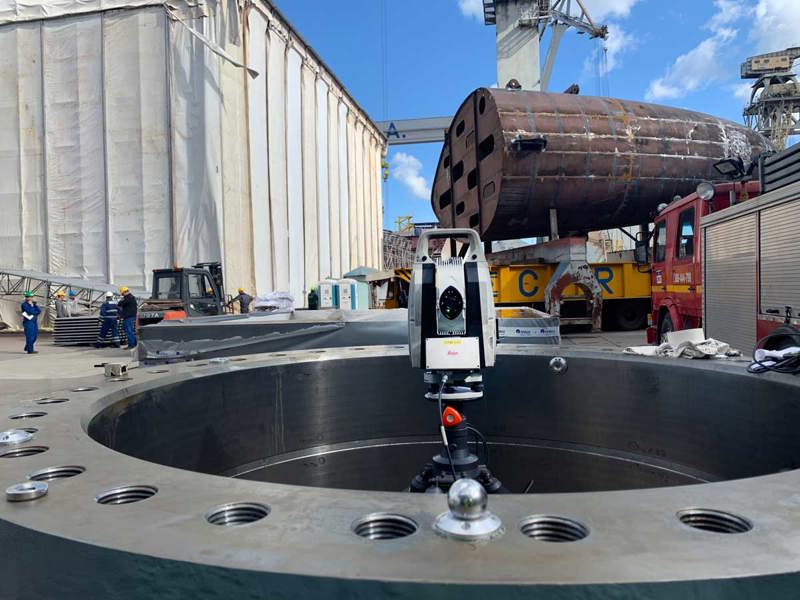

Metrología Metalock para el mundo marítimo

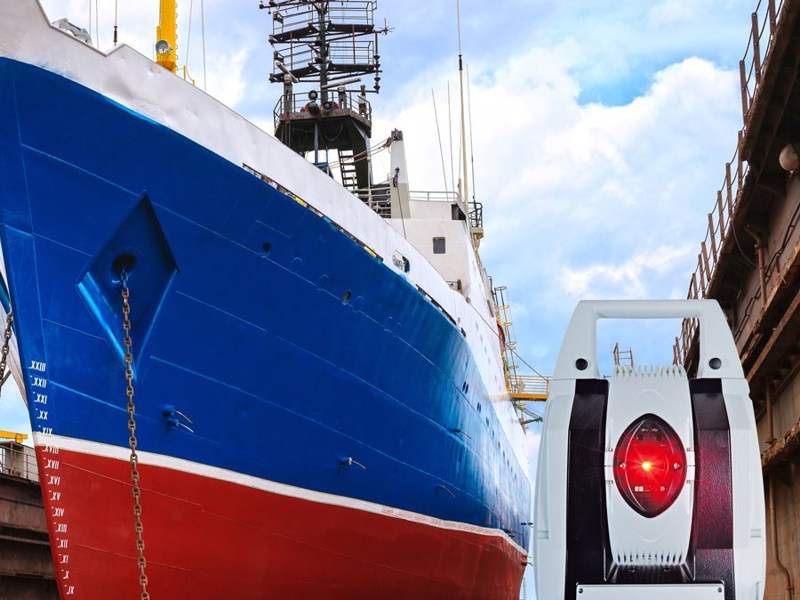

La documentación en 3D se emplea en ingeniería marina y en construcción naval para facilitar el diseño, el montaje y la instalación de diversos sistemas de a bordo. Constituye una herramienta útil para ayudar a ingenieros y diseñadores a recoger datos precisos con el fin de crear modelos tridimensionales de la configuración real de la embarcación. El alto nivel de precisión en la medición que ofrece este equipamiento es clave para la elaboración de documentación en 3D de gran calidad.

El escáner por láser FARO Focus3D permite una exploración rápida y fiable de embarcaciones y sistemas de a bordo. Se instala y se configura sobre un trípode en apenas unos minutos, de manera muy fácil y flexible. Explora superficies en tres dimensiones con el rayo láser y escanea las geometrías espaciales y superficiales con precisión milimétrica. Los datos digitales se pueden exportar a todo tipo de soluciones estándares de software CAD y constituyen la base para planos y vistas tridimensionales y sus diferentes visualizaciones. Los datos quedan disponibles a largo plazo a un nivel que permite una configuración libre con gran riqueza de detalles.

Con apenas 5,2 kg de peso, el equipamiento de exploración por láser es ligero y fácil de transportar; y facilita la toma de medidas en la embarcación incluso en alta mar. El potente escáner por láser FARO Focus3D captura en 360 grados el estado real, tal cual es, de los objetos explorados, y proporciona los datos necesarios con rapidez y fiabilidad. El escáner por láser 3D y su software complementario SCENE son compatibles con todas las aplicaciones de uso habitual en la construcción naval, como ShipConstructor, AVEVA, AutoCAD, Inventor, Navisworks, Catia, Bentley Microstation, NX y Pointools.

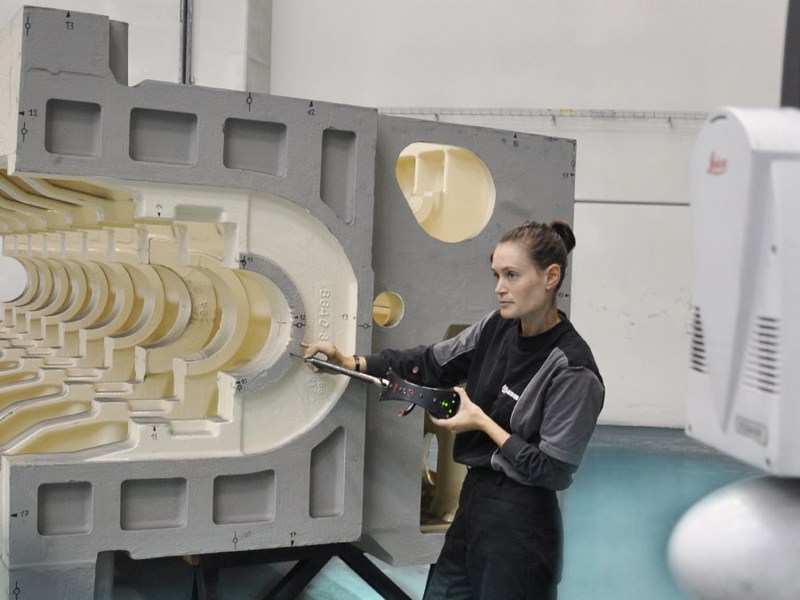

Espacio aéreo

  • Medidas para CAD
    • Equipamiento de moldeo
    • Inspección de forma
    • Inspección parcial
  • Inspección periódica de equipamiento
    • Inspección de equipamiento
    • Restablecimiento y alineación
  • Reubicación de equipamiento
    • Estudios de emplazamiento
    • Instalación de equipamiento
    • Restablecimiento y alineación
